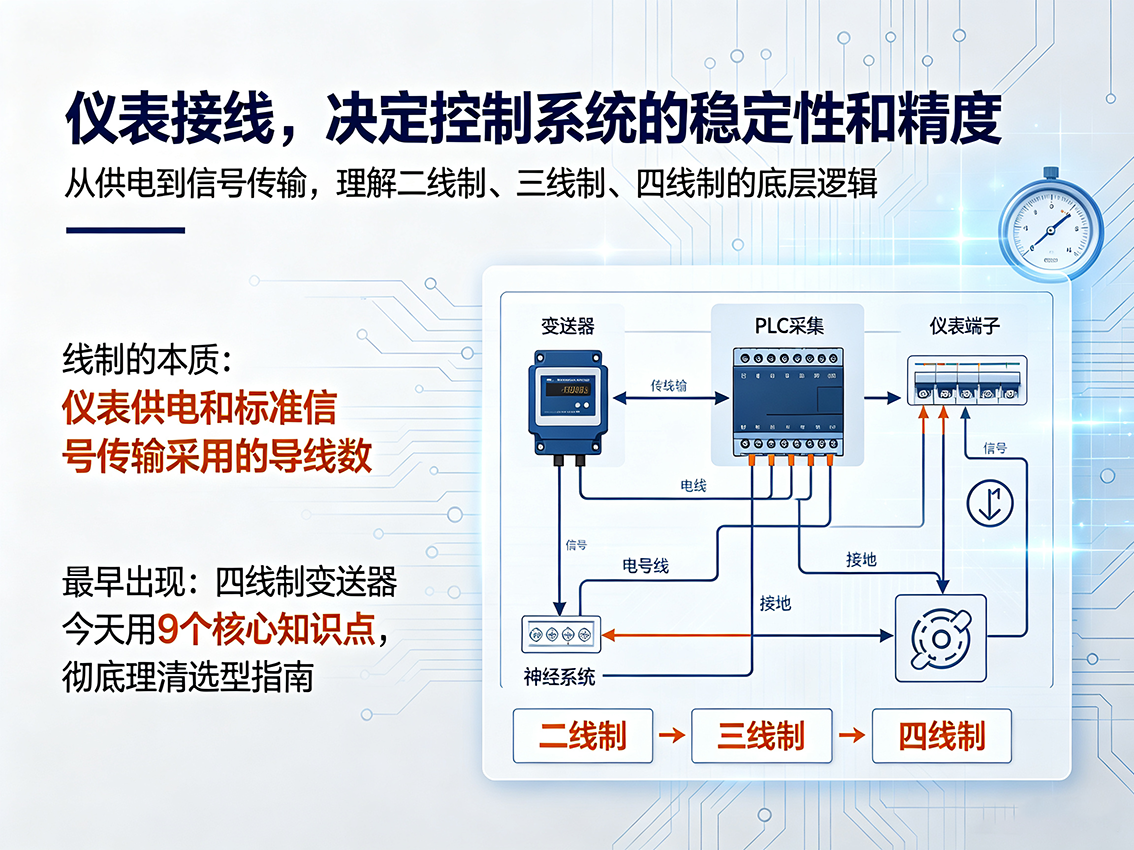

在工业自动化领域，仪表接线就像人体的神经系统。看似简单的几根线，却直接决定了整个控制系统的稳定性和精度。
很多工程师在选型时常常被“线制”绕晕。其实，“线制”的本质，是指仪表供电和标准信号传输采用的导线数。几线制的称谓，是在两线制变送器诞生后才有的。放大的本质是能量转换，离不开供电，因此最早出现的是四线制变送器。

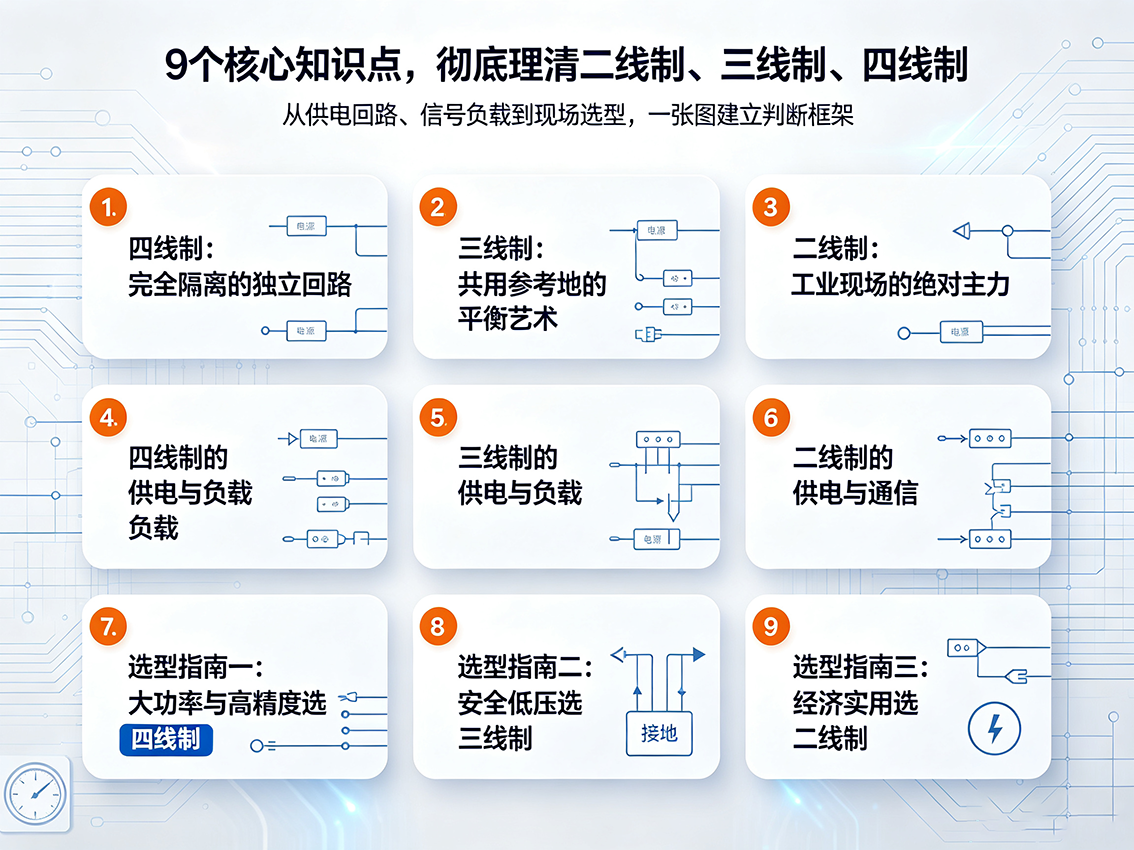

今天，我们就用9个核心知识点，带你彻底理清二线制、三线制、四线制的底层逻辑与选型指南。
1. 四线制：完全隔离的“独立回路”
当两线制提供的功率不足以支撑仪表时，220VAC供电的仪表通常是四线制。它的供电回路和信号回路各自独立，采用隔离电路分开。因此，四线制的4～20mA标准信号一定是隔离的，通常不接地。
2. 三线制：共用参考地的“平衡艺术”
三线制的三根线分别是：一根电源线（通常为24VDC+），一根信号线，以及一根电源与信号的公共线（用于电压参考点和电流回路）。它在供电和信号之间找到了巧妙的平衡。
3. 二线制：工业现场的“绝对主力”
非4～20mA标准信号不称为两线制。二线制是两根导线同时承担供电与传输4～20mA信号的任务。其最少供电能力为：4mA×24V - 接收仪表功耗 - 线路损耗。
4. 四线制的供电与负载
四线制供电大多为220V.AC，也有24V.DC。输出信号多为4-20mA.DC（负载电阻250Ω）或0-10mA.DC（负载电阻0-1.5KΩ），部分还有mA和mV信号。
5. 三线制的供电与负载
三线制供电大多为24V.DC。电源正端和信号输出正端分离，共用COM端。其输出信号与四线制类似，同样支持4-20mA.DC或0-10mA.DC等标准信号。
6. 二线制的供电与通信
二线制供电为24V.DC，输出为4-20mA.DC信号（负载电阻250Ω）。24V电源的负线电位最低，作为信号公共线。对于智能变送器，还可在此信号上叠加HART协议的FSK键控信号。
7. 选型指南一：大功率与高精度选四线制
当仪表功率大于10W且精度要求较高时，首选四线制。例如科氏力质量流量计（需要振动功耗）和电磁流量计（需要励磁功耗），由于功耗超过10W，必须采用四线制。
8. 选型指南二：安全低压选三线制
当需要减少非安全电压供电时，一般选用三线制。它将供电由220V.AC改为低压直流（如24V.DC），既满足了仪表的供电功率需求，又提升了现场安全性。
9. 选型指南三：经济实用选二线制
当功率较小且追求经济实惠、布线简单时，二线制是首选。采用4-20mA.DC信号，现场仪表即可实现二线制，目前在国内应用最为广泛。

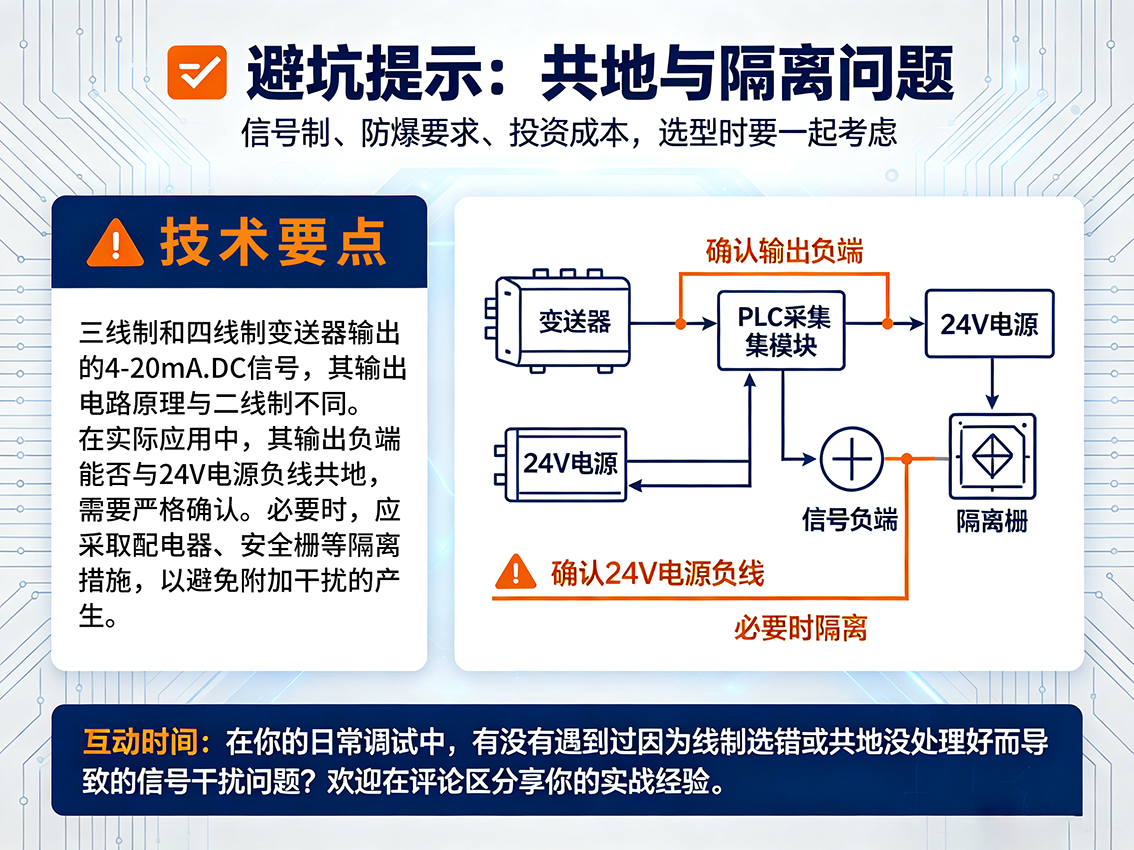

⚠️ 避坑提示：共地与隔离问题
选型时，必须综合考虑信号制统一、防爆要求及投资等因素。特别要注意的是：三线制和四线制变送器输出的4-20mA.DC信号，其输出电路原理与二线制不同。在实际应用中，其输出负端能否与24V电源负线共地，需要严格确认。必要时，应采取配电器、安全栅等隔离措施，以避免附加干扰的产生。
互动时间：
在你的日常调试中，有没有遇到过因为“线制”选错或“共地”没处理好而导致的信号干扰问题？欢迎在评论区分享你的实战经验！
