在自动化设备、控制柜、传感器、变频器等现场调试中，很多工程师都踩过这样的坑：设备频繁误动作、通讯偶发中断、模拟量数值跳动……查了半天以为是设备故障，最后却发现是电缆选型和布线惹的祸。
同样是电缆，为什么有的带屏蔽，有的不带？屏蔽电缆是不是“万金油”？非屏蔽电缆到底能不能放心用？今天，我们就结合现场实战经验，把这两者的区别与选型逻辑一次讲透。

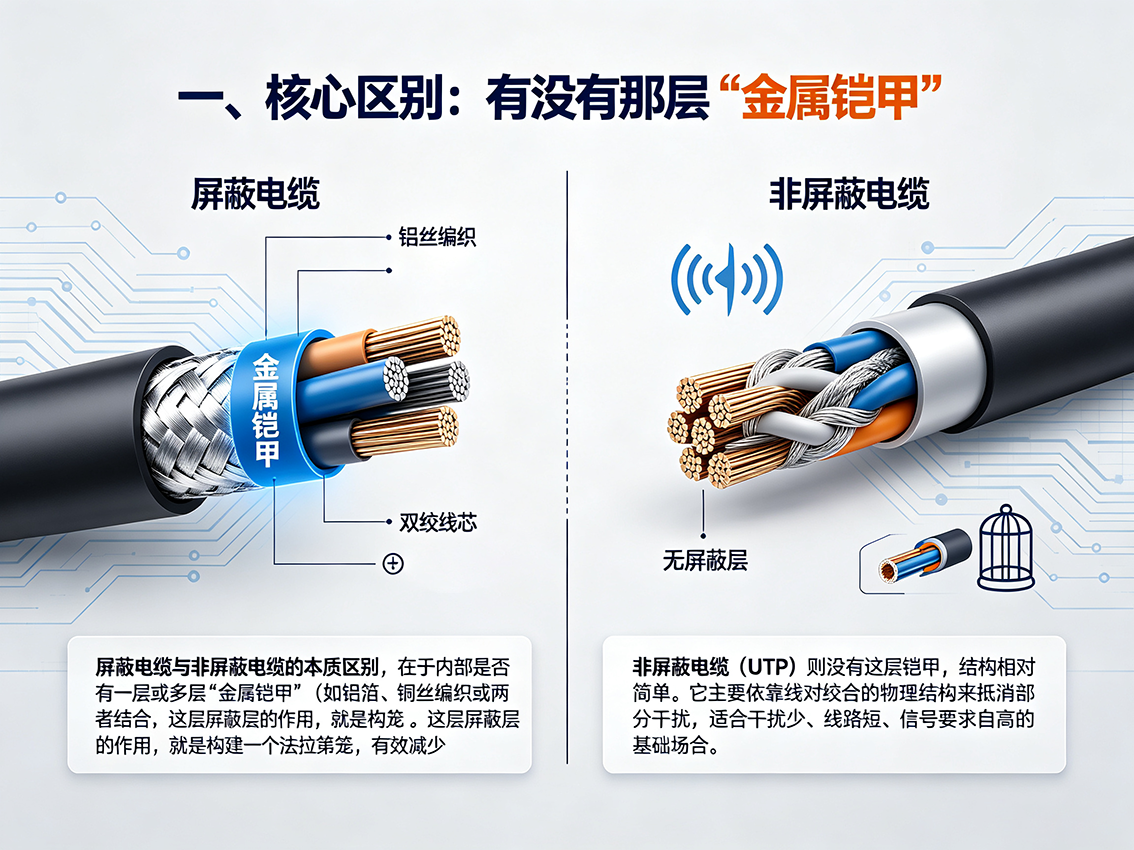

一、 核心区别：有没有那层“金属铠甲”
屏蔽电缆与非屏蔽电缆的本质区别，在于内部是否有一层或多层“金属铠甲”（如铝箔、铜丝编织或两者结合）。这层屏蔽层的作用，就是构建一个法拉第笼，有效减少外部电磁干扰（EMI）对内部信号的影响。
非屏蔽电缆（UTP）则没有这层铠甲，结构相对简单。它主要依靠线对绞合的物理结构来抵消部分干扰，适合干扰少、线路短、信号要求不高的基础场合。

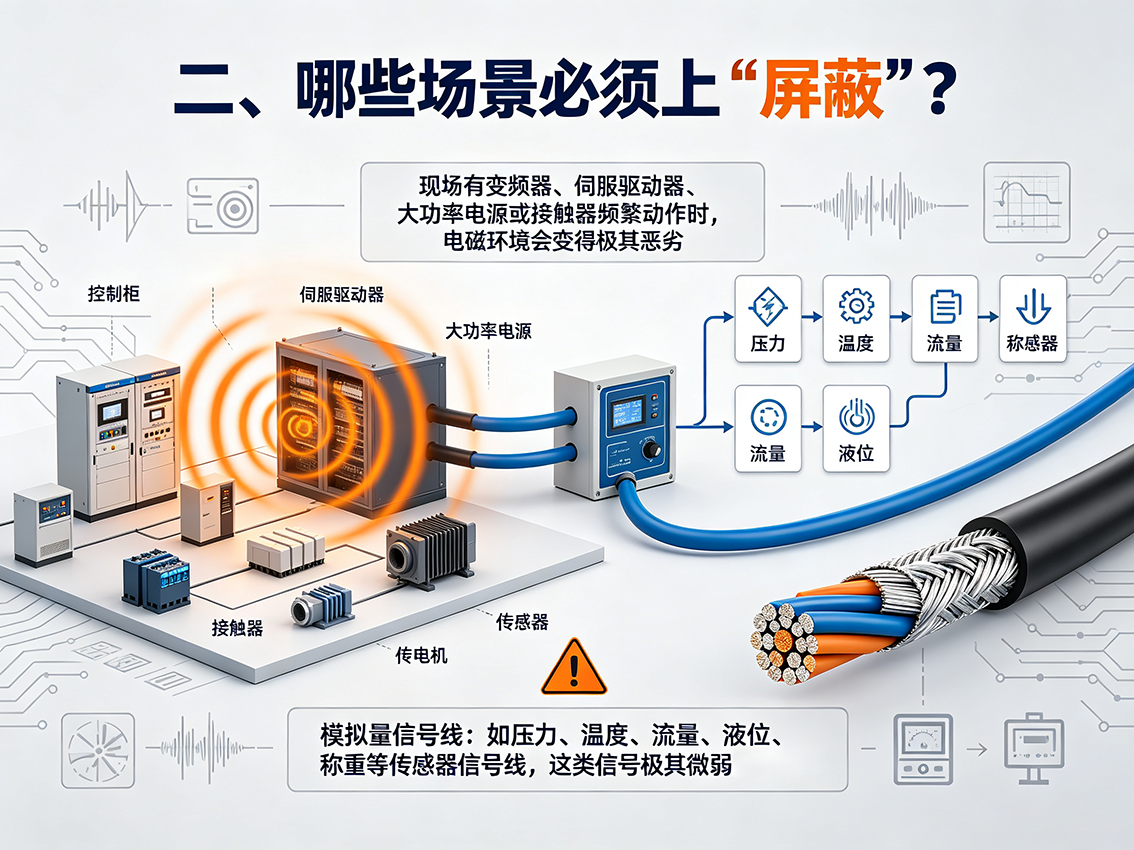

二、 哪些场景必须上“屏蔽”？
当现场有变频器、伺服驱动器、大功率电源或接触器频繁动作时，电磁环境会变得极其恶劣。此时，以下几类线路建议直接选用屏蔽电缆：
模拟量信号线：如压力、温度、流量、液位、称重等传感器信号线，这类信号极其微弱，对干扰非常敏感。
高频反馈与控制线：如编码器线、伺服反馈线、脉冲控制线。
通讯总线：如RS-485、CAN、Profibus等通讯线。
变频器周边线路：变频器控制线、模拟量给定线及反馈信号线。
长距离弱电信号线：尤其是穿过设备密集区域的线路。

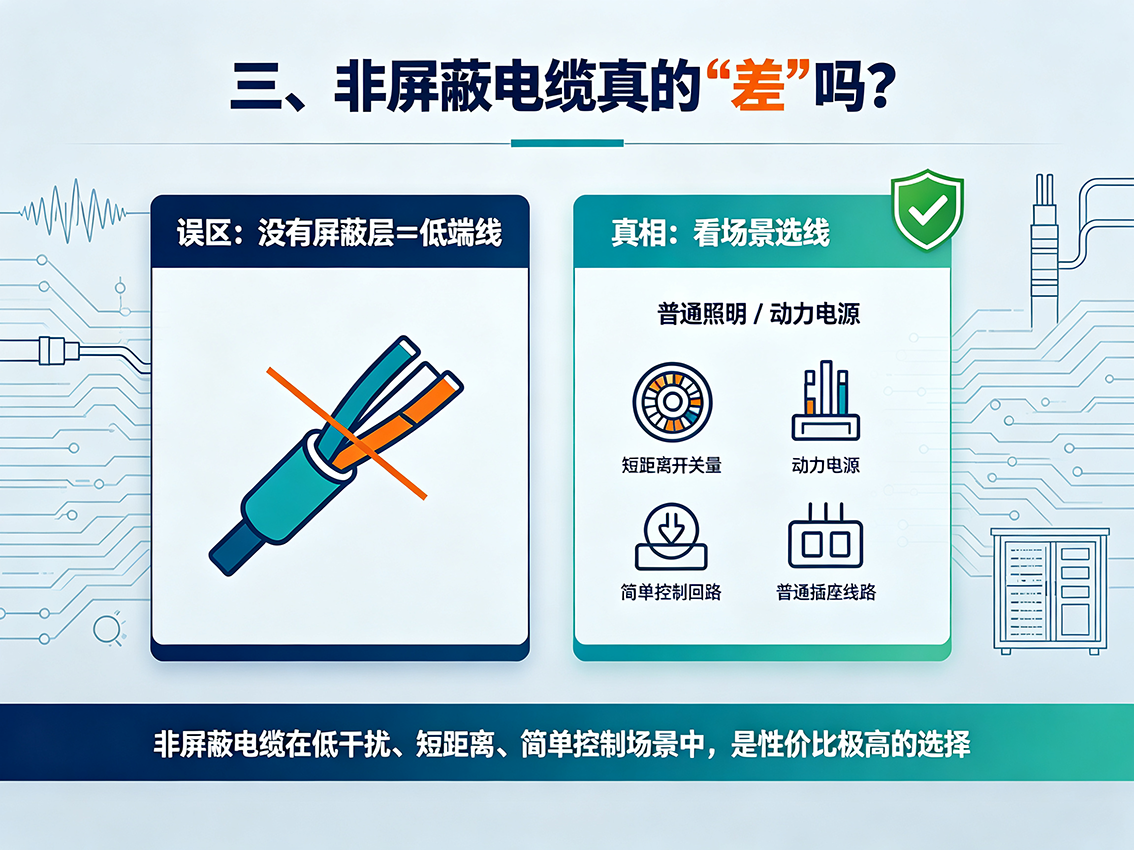

三、 非屏蔽电缆真的“差”吗？
这是一个常见的误区。非屏蔽电缆没有屏蔽层，绝不代表它是“低端线”。在普通照明、动力电源、短距离开关量信号、简单控制回路以及普通插座线路中，非屏蔽电缆是性价比极高的选择。
它的优势非常直接：施工省事，剥线、穿管、弯曲都更灵活；成本更低，适合大批量布线；接线简单，无需处理复杂的屏蔽层接地，出错率更低。只要线缆规格合适、布线规范，非屏蔽电缆同样能稳定运行。

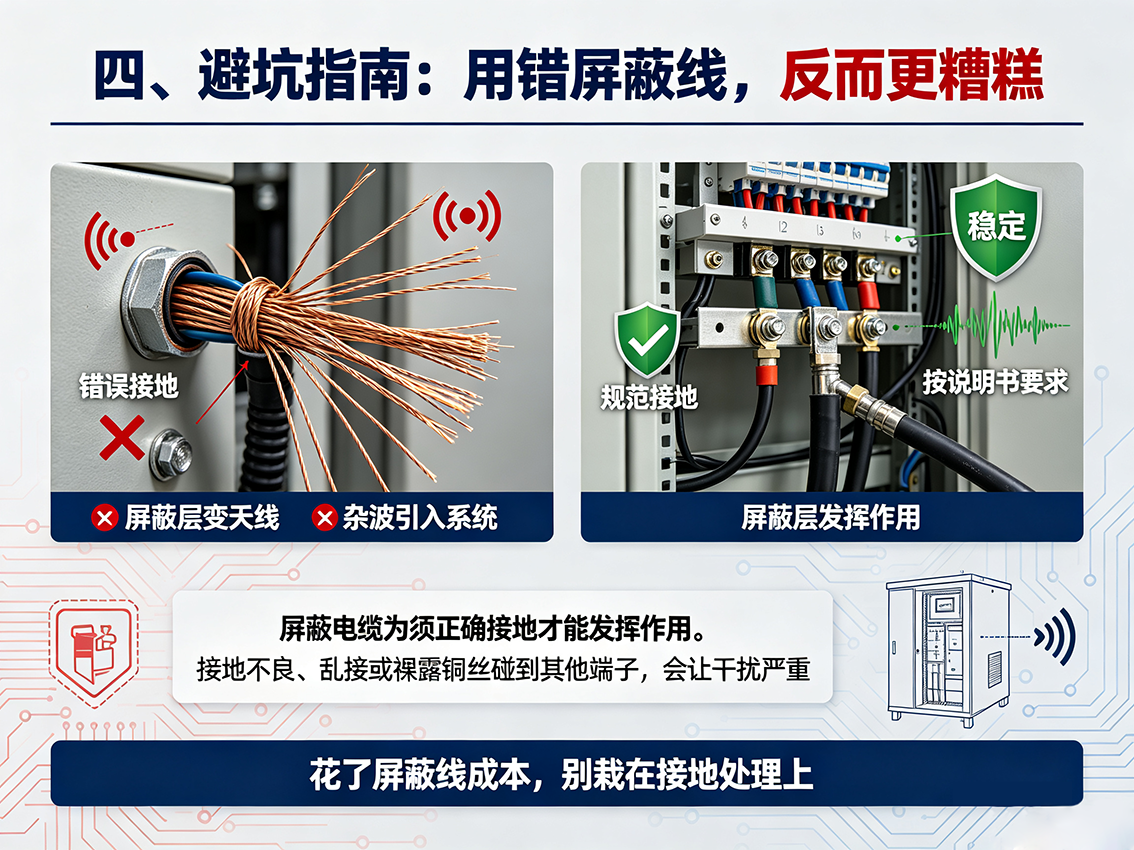

四、 避坑指南：用错屏蔽线，反而更糟糕
很多现场花了高价换上屏蔽电缆，信号依然不稳，问题往往出在“屏蔽层处理”上。
屏蔽电缆必须正确接地才能发挥作用。常见的做法是按设备说明书要求进行单端接地或双端接地。千万不能随手把屏蔽层拧在一起，或者随便搭在柜体螺丝上，更不能让裸露的铜丝散开碰到其他端子。如果接地不良或乱接，屏蔽层不仅无法抗干扰，反而会变成一根“天线”，吸收周围的杂波引入系统，导致更严重的干扰。
此外，布线方式同样关键。信号线绝不能和动力线（尤其是变频器输出线）长距离并排敷设，必须交叉时应尽量垂直交叉。控制柜内也要严格做到强弱电分区走线，拉开与干扰源的距离，很多故障就能不药而愈。

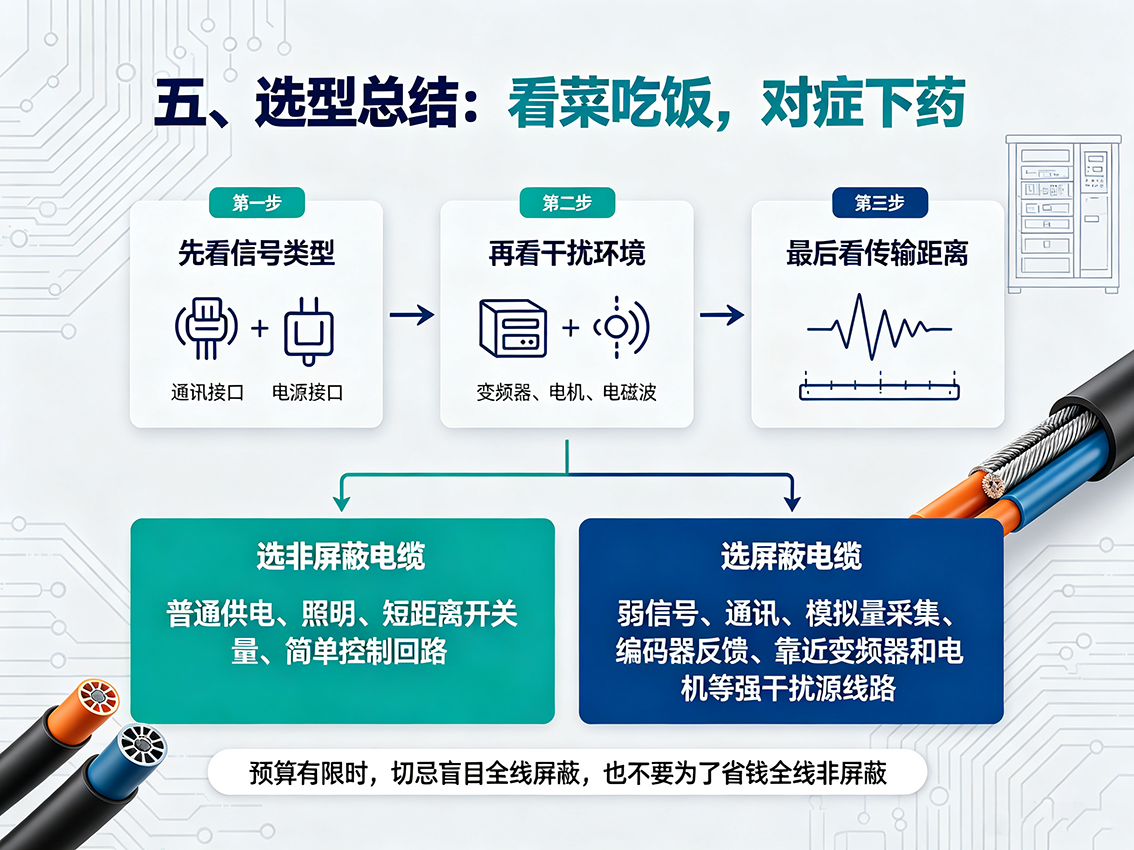

五、 选型总结：看菜吃饭，对症下药
预算有限时，切忌盲目“全线屏蔽”，也不要为了省钱“全线非屏蔽”。正确的选型逻辑是：先看信号类型，再看干扰环境，最后看传输距离。
选非屏蔽电缆：普通供电、照明、短距离开关量和简单控制回路。
选屏蔽电缆：弱信号、通讯、模拟量采集、编码器反馈，以及靠近变频器、电机等强干扰源的线路。
现场真正稳定的系统，从来不是靠堆砌昂贵材料得来的，而是靠正确选线、规范接线、合理走线做出来的。电缆看着不起眼，用对了省心，用错了返工。希望这份指南，能帮你在下一次选型和布线时少走弯路。
